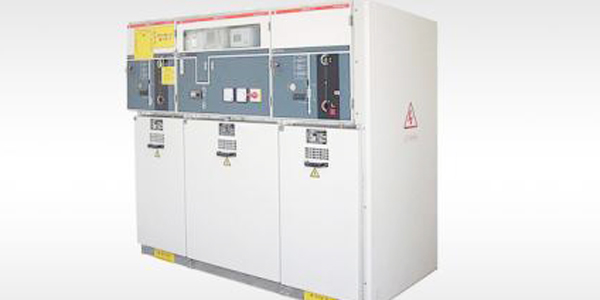

XGN15-12戶內箱型固定式交流金屬封閉開關設備，系三相交流50Hz ,額定電壓12kV的戶內配電裝置（以下簡稱開關柜）。是一種以SF6 負載開關作為主開關的金屬封閉開關設備，其整個柜體采用空氣絕緣。結構緊湊簡單、操作靈活、安裝方便。廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為10KV電力配電系統環網供電和終端配電之用。
開關柜的主開關可以采用FLN36-12D（Ⅰ型、Ⅱ型）及原裝ABB產SFG型負荷開關，也可以根據用戶的需要裝配進口或國產真空斷路器，操作方式包括手動、電動兩種。
開關柜符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694《高壓開關和控制設備共用條款》， GB3906《3-36kV交流金屬封閉開關設備》及DL404《戶內交流高壓開關柜訂貨條件》等標準的要求。并具有完善、可靠的機械聯鎖和防止誤操作功能。
|
額定電壓 |
kV |
12 |
||
|
額定雷電沖擊耐受電壓 |
kV |
75 |
||
|
1min工頻耐受電壓 |
kV |
42 |
||
|
額定頻率 |
Hz |
50 |
||
|
額定電流 |
主母線 |
A |
630 |
|
|
分支母線 |
A |
630 |
||
|
額定短時耐受電流 |
主回路 |
kA |
20 |
|
|
接地回路 |
kA |
20 |
||
|
額定短路持續時間 |
S |
3 |
||
|
額定峰值耐受電流 |
kA |
50 |
||
|
轉移電流 |
A |
1700 |
||
|
防護等級 |
|
IP3X |
||
|
負荷開關機械壽命 |
次 |
≥5000 |
||
|
接地開關機械壽命 |
次 |
≥2000 |
||
|
負荷開關柜 |
寬 |
mm |
375,500,750 |
|
|
深 |
mm |
940、1040 |
||
|
高 |
mm |
1635,1885 |
||
|
低壓室 |
高 |
mm |
350、450 |
|
|
斷路器柜 |
寬 |
mm |
750 |
|
|
深 |
mm |
940、1040 |
||
|
高 |
mm |
1885 |
||
